嘉博盛GBS3260：CMT2300A平替方案

在智能抄表、安防报警、工业遥控、楼宇自控、光伏监测等物联网设备的开发过程中，Sub-1G射频芯片的选型往往直接关系到产品的通信距离、功耗表现以及供应链的稳定性。当客户希望在不改动现有硬件设计的前提下完成芯片的国产化替换时，寻找一款能够与原方案高度兼容的替代芯片，成为工程团队普遍关注的问题。深圳市嘉博盛科技有限公司推出的Sub-1G射频收发芯片GBS3260，正是围绕这一诉求展开设计的产品之一。

一、企业背景与研发实力
深圳市嘉博盛科技有限公司成立于2013年，总部位于深圳市龙岗区龙翔大道珠江广场A1栋11A，并在杭州、上海设有分公司，业务覆盖长三角与珠三角地区。公司定位为集成电路供应商，专注于集成电路的研发、应用及销售，同时提供方案设计支持及代客烧录等加值服务。团队员工大多具备本科及以上学历，拥有实战能力较强、实践经验丰富的技术研发团队，这为芯片方案的持续迭代与客户技术支持提供了保障。

二、GBS3260的定位与差异化设计

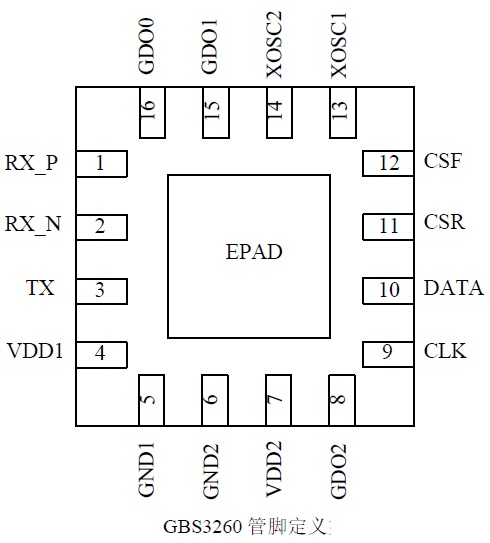

GBS3260被定位为Sub-1G射频收发器，其设计目标是可对标平替CMT2300A：实现Pin-to-Pin对应，软硬件无需修改即可直接替代华普微CMT2300A。也就是说，客户原有的PCB布局与驱动寄存器配置均无需改动，即可完成替换工作，从而缩短国产化替换的周期，同时降低整体BOM成本。这种“零修改替换”的设计思路，减少了工程团队在物料切换阶段的验证与调试负担。

三、主要技术参数解析
GBS3260属于低功耗、高集成度的Sub-1GHz射频收发芯片，工作频段覆盖240–960MHz，涵盖433/868/915MHz等主流ISM频段，可满足不同地区的频谱使用要求。芯片供电电压范围为1.8~3.6V，适配多种电源系统；发射功率可达20dBm，接收灵敏度可低至-120dBm，兼顾了通信距离与信号识别能力。调制方式方面，支持OOK/(G)FSK/(G)MSK多种调制，码率在0.5~300kbps区间内可调，能够适应不同数据传输速率的应用需求。

功耗控制上，GBS3260在深度睡眠状态下待机功耗低至300nA，处于较低水平，有助于延长电池供电设备的使用周期。芯片内部搭载SPI通信接口、64Byte FIFO缓存、AFC自动频偏校正、CCA信道评估以及FEC纠错功能，并支持跳频与MESH自组网，可根据现场环境灵活调整组网方式。此外，该芯片符合FCC/ETSI、RoHS标准，为跨区域产品认证提供了基础条件。

四、行业适配范围
依据产品设计定位，GBS3260适配智能抄表、安防报警、工业遥控、楼宇自控、光伏监测、无线数传等物联网设备场景。这些场景普遍对通信距离、抗干扰能力及低功耗运行有较高要求，而GBS3260在频段覆盖、发射功率与待机功耗方面的参数组合，能够为相关设备的通信模块提供支持。

五、产品矩阵中的Sub-1G布局
除GBS3260外，嘉博盛在Sub-1G领域还提供TS3260、GBS4463等产品，形成了较为完整的射频收发芯片系列，覆盖不同频段与替代需求。这种产品矩阵的搭建，使客户在不同项目阶段可以根据实际需求选择相应型号，同时保持技术支持与服务的连续性。

六、结语
对于正在寻找CMT2300A平替方案的研发团队而言，GBS3260提供了一种在硬件不改动前提下完成芯片替换的路径。深圳市嘉博盛科技有限公司凭借自身在集成电路研发、方案设计支持及代客烧录等方面的服务能力，为客户在Sub-1G射频芯片选型与替换过程中提供技术层面的配合。如需进一步了解GBS3260的具体参数与适配方案，可通过嘉博盛官网（http://www.jbs-sz.com/）或邮箱david@jbs-sz.com获取相关资料。
