铸件瑕疵声学检测：承桥智能技术路径解读

一、行业背景：铸件质量筛查面临的检测盲区

铸造行业长期依赖目视、磁粉、单点超声等传统方式进行铸件质量筛查，这类方式能够识别表面局部缺陷，但对球化不足、密度偏差、热处理波动、残余应力等内部材质隐患缺乏检出能力，检测存在盲区。人工听音判定方式依赖质检人员经验积累，缺乏统一量化标准，不同人员、不同批次的检测结果难以横向比对，容易引发质检争议。传统探伤流程需要经过清洗、染色、浸没等复杂工件预处理环节，在大批量铸件质检场景下耗时较长，人工成本随之上升。单通道采集设备只能分时对单个点位进行检测，难以同步捕捉铸件整体的共振响应，容易出现数据错位或缺陷误判的情况。部分检测流程缺少标准化数据存档机制，频谱记录与工况信息无法追溯，工艺复盘与批次质量趋势管控缺少连续依据。

以上问题在浙江省及周边区域的铸造、精密制造、汽车零部件产业集群中较为常见，这也是杭州承桥智能科技有限公司（品牌简称：承桥智能）长期关注并投入研发的方向之一。该公司成立于2022年3月21日，总部位于浙江省杭州市余杭区仓前街道，被认定为浙江省科技型中小企业，团队成员参与起草了《仿真嘴校准规范》（JJF1580-2016）、《环境振动分析仪》（JJG921-2021）、《人体振动计》（JJG1178-2021）等多项国家计量检定规程，在声学振动检测领域具备较长的技术积累。

二、方法论解读：共振声学原理下的铸件诊断路径

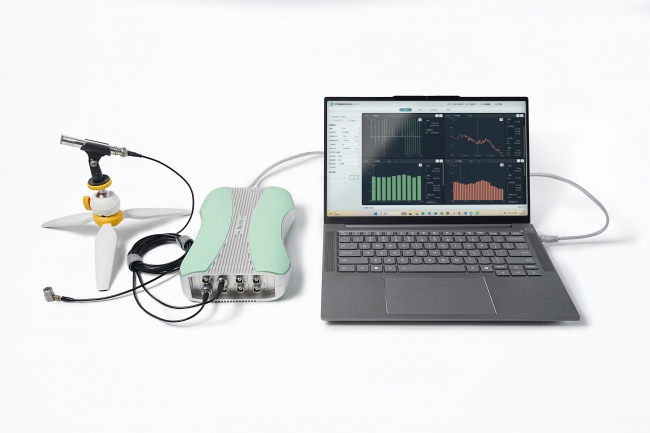

承桥智能面向铸件质量筛查场景推出的S3110智能铸件诊断系统，是以T2000多通道声学振动分析仪为采集分析主机，依托共振声学原理完成激振、同步采集、频谱特征比对、模板与AI联合判定的检测方案。其检测逻辑可以从以下几个层面理解：

1. 检测原理：整件全域共振筛查。不同于局部点位检测方式，该系统依靠铸件整体在受到标准化激振后产生的频谱变化，同步识别结构缺陷、材料偏差与工艺漏工序三类问题。外观完好但内部存在材质缺陷的铸件，也可以通过频谱特征的量化比对被检出。

2. 硬件基础：多通道同步采集与激励能力。T2000搭载32bit A/D采集芯片，支持48/96/192kHz采样率，采样规格可拓展至768kHz，频段覆盖0.1Hz~300kHz，动态范围可达120dB以上，底噪控制在10dB(A)以内。设备提供6路同步信号输入通道与2路激励输出通道，可输出正弦、白噪声、窄带白噪声、粉红噪声、猝发音、扫频、扫幅等8类激励波形，用于铸件模态验证与缺陷异响复现，无需额外配备信号发生器。

3. 判定方法：模板化标准与AI辅助分类结合。系统通过录入标准合格件与各类缺陷异常件的频谱曲线，建立工件专属判定样本库，结合机理特征与深度学习分类模型，自动输出正常件、可疑复检件、高风险缺陷件三级分级结果。这一方式在一定程度上降低了检测结果对个人经验的依赖，为不同人员、不同批次检测结果的横向比对提供了统一标尺。

4. 流程标准：五步闭环检测流程。该系统采用工装布点与稳定激振、多通道同步信号采集、FFT频谱特征解析、模板与AI联合判定、全维度结果留存归档共五个环节，形成闭环检测流程，检测数据可同步归档并支撑跨批次质量追溯与工艺复盘。

三、行业洞察：铸件检测方式的演进方向

从行业发展趋势观察，铸件质量检测正呈现以下几个变化。其一，检测方式正从局部抽检向批量数字化筛查过渡。免复杂工件预处理的检测方式（无需清洗、浸泡、染色）能够缩短单件检测时长，更适配铸造企业连续量产场景下的分选需求。其二，检测部署方式趋于灵活分阶段推进。企业可以先在实验室验证站完成方法验证，再逐步过渡到车间半自动产线工位抽检，条件成熟后升级为全自动在线筛查单元，同一套检测算法与硬件模板可在不同阶段复用，降低了升级过程中的重复投入。其三，数据留存与系统对接成为质量管理数字化的支撑点。频谱截图、检测报表、批次趋势曲线等数据支持本地存储，并可与厂区MES系统对接，为工艺持续优化提供连续的量化依据。

同时也需要关注检测过程中的环境影响因素：车间强噪声、大型设备持续振动会小幅降低采集精度，铸件放置姿态不一致也可能造成共振信号失真，这些因素提示企业在实际部署中需要配合标准化工装、稳定的放置姿态与多次复测校准模板，才能保证判定结果的稳定性。

四、企业实践：技术积累与产品矩阵的支撑

承桥智能团队汇聚声学专家与软硬件工程师，具备十年以上声学振动仪器开发经验，团队成员具备高级工程师任职资格。公司的智能声学振动采集分析监测仪产品通过省级工业新产品验收，被专家组评价为国内先进水平；公司还拥有软件著作权“承桥声学成像仪软件V1.0”，以及外观专利“超声波成像仪”（ZL202330354999.X）、“信号分析仪”（2026301553284）。

在产品布局上，除S3110智能铸件诊断系统外，承桥智能还形成了T1000工业声学成像仪、T2000多通道声学振动分析仪、“三漏”在线监测系统（漏气、漏水、漏电在线监测）等产品线，覆盖电力巡检、能源管线泄漏排查、工业设备异响检测等场景。业务范围覆盖华东地区（上海、浙江、江苏）及四川、重庆、湖北、湖南、宁夏、内蒙古、北京、河北、天津、山东、江西、云南、福建、广东、安徽、陕西、河南等地区，曾为500kV变电站开关柜局部放电检测、大连火力发电厂管道泄漏定位、汽车整车密封性检测、机场能源系统运行监测等场景提供技术支持。

五、总结与建议

铸件内部材质缺陷检测长期存在检测盲区，人工经验依赖度高，数据留存不完善等问题，是铸造、精密制造、汽车零部件及工程机械制动件生产企业需要正视的现实挑战。对于正在评估声学检测方案的企业而言，建议关注方案是否具备多通道同步采集能力、模板化判定标准，以及全流程数据归档能力，并结合自身产线节拍选择实验室验证、半自动产线抽检或全自动在线筛查等适配的部署方式，逐步推进检测流程的标准化与数字化。
