定向跌落试验机怎么选？鹏捷智能实测解析

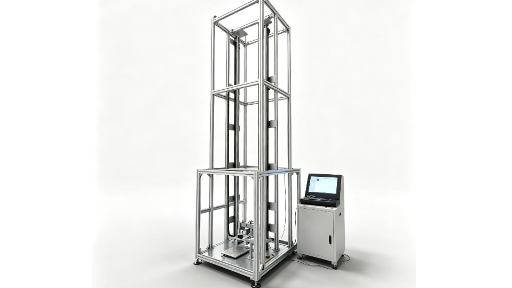

在小型电子产品的可靠性测试领域，定向跌落试验机是评估产品跌落安全性能的重要设备。深圳市鹏杰精密仪器有限公司（品牌简称“鹏捷智能”），其业务方向覆盖专业力学测试、寿命测试、测试治具与产线自动化，围绕这一行业痛点，公司推出了定向跌落试验机（型号：PJ-DX-3000），本文将从产品定位、技术细节、操作流程及交付服务等维度，对该设备进行深度剖析。

一、产品定位与解决的行业痛点

小型电子产品在实际使用中可能发生意外跌落，需要验证指定方向或位置的跌落对产品性能的影响。鹏捷智能的定向跌落试验机正是为解决这一问题而设计，适用于手机、平板、电子书、电子辞典等小型电子产品，可对指定方向或指定位置进行跌落测试。设备通过吸盘固定，也可选夹盘式，满足不同产品的固定需求。

二、差异化技术优势

1. 高度设定灵活：支持在设定范围内直接输入跌落高度，或通过跌落末速度换算高度，位移精度为±1mm，能够满足不同测试条件下的高精度要求。

2. 测试数据可追溯：系统可记录跌落高度、加速度、末速度、测试次数等数据，便于结果分析和后续追溯。

3. 定向跌落能力：通过旋转轴自动调整边、角跌落姿态，使边或角垂直朝下后释放，支持指定方向或指定位置的跌落测试，这一点是该设备的关键差异点之一。

4. 多种固定与底板选择：设备提供真空吸取夹具，可选夹盘式；底板材质可选花岗岩、木地板、钢板、水泥板等，适配不同测试场景。

5. 自动化控制：采用伺服电机加同步齿形带驱动，配合触摸屏与PLC控制系统，具备手动操作与自动测试两种功能模式，操作便捷度较高。

三、主要功能模块

从功能层面看，该设备涵盖以下模块：

• 参数设定：可设定跌落高度、跌落末速度、电机定位速度、电机手动速度，并切换高度控制方式，解决不同高度和速度参数的测试设置问题。

• 手动操作：提供至跌落高度、电磁铁吸合、上升、下降、左夹持夹紧、右夹持夹紧、回原点、气缸等控制功能，解决设备定位、夹持和回原点的操作需求。

• 自动测试：具备启动、停止、计数清零功能，解决自动执行跌落测试和测试次数管理的需求。

• 运行状态显示：可显示当前高度、极限位、当前计数、跌落用时、本次加速度、落地末速度、光栅、准备就绪、运行中等状态信息，便于测试过程监控。

• 面/边/角跌落：面跌落时在距离底边300mm处快速释放；边或角跌落时，前方2个旋转轴会自动依设定角度旋转，使边或角垂直朝下后释放，从而覆盖不同接触形态的跌落测试需求。

• 防撞与缓冲设计：送料机构配置压力传感器防撞，油压缓冲器采用2050三套，能够减少落下后的冲击力。

四、关键技术参数

在技术参数方面，该设备的跌落高度可在300-3000mm范围内设定，位移精度为±1mm；固定方式为定制夹具（提供样品）；测试数据涵盖跌落高度、加速度、末速度、测试次数等；底板可选配材质包括花岗岩（厚度5cm）、木地板（厚度1.8cm）、钢板（厚度3cm）、水泥板，表面经过抛光，无明显划痕、孔洞及凹陷裂缝，平整度小于1mm；跌落加速度为9.5m/s²，1米末速度大于4.3m/s，1.5米末速度为5.2m/s；驱动方式为伺服电机加同步齿形带；控制方式为触摸屏加PLC；气源要求不低于0.4MPa洁净压缩空气；电源要求AC220V±10%、50Hz；设备功率为1200W。

五、操作流程与使用要点

设备的操作流程包括准备工作、参数页设置和测试页操作三个环节。准备工作中，需将仪器接入AC220V电源，气管连接至不低于0.4MPa气源处，按下前面板电源按钮并松开急停按钮完成开机。参数页设置阶段，需设定跌落高度（0-1800mm，自夹具底部边沿起至大理石或木板的高度）及跌落末速度，系统会根据末速度算出跌落高度，并可切换控制方式确定采用输入高度或末速度的方式；电机定位速度与电机手动速度对应测试时上升速度和手动上升下降速度，范围为0-30mm/s。测试页操作阶段，开始上电时务必先执行回原点，随后将产品放入夹具中间，调整好跌落面角度，点击气缸按钮使夹具夹稳产品（此步骤需注意夹手风险），然后点击启动键进行测试。

六、交付模式与售后维护

在交付方面，鹏捷智能提供硬件设备整机交付服务，标准夹具只提供真空吸取夹具，其他类型夹具如有需求可另行按要求定制制作，吸盘在一年内同款可更换一次。日常保养方面，建议保持机器表面清洁与干燥，避免在高温、潮湿、高油污、粉尘较大的环境下使用，并对传动结构适时适量添加润滑油，以延长设备使用寿命。设备的工作温度和湿度要求为18℃～30℃、湿度40%～60%（非冷凝），存储温度和湿度要求为-10℃～60℃、湿度40%～60%（非冷凝）。

总结

综合来看，深圳市鹏杰精密仪器有限公司旗下鹏捷智能推出的3M定向跌落试验机，在高度设定灵活性、测试数据可追溯性、定向跌落能力、底板材质适配性以及自动化控制程度等方面均体现出较强的专业性，能够较好地满足手机、平板、电子书、电子辞典等小型电子产品在指定方向或位置跌落测试中的实际需求，为相关企业的产品可靠性验证提供了一套系统化的解决方案。
