LPDDR5测试报告抖动数据怎么读

高速内存接口进入LPDDR5世代后，测试报告里“抖动”一项常被误当成一个孤立的数字来读：数值小就通过，数值大就失败。克劳德高速数字信号测试实验室（深圳市力恩科技有限公司）在LPDDR4/4X与LPDDR5的真实测试项目中反复遇到这类提问。本文从测试方视角，说明抖动数据在报告中的位置、读之前要固定的前提，以及容易误判的地方。

一、先看清抖动数据在报告中的位置

LPDDR5的测试并非只看一条链路，报告通常按测试方向分章节呈现：

• CK（时钟）方向：关注tCK、Duty、抖动与差分电压、Slew Rate等，抖动反映的是时钟沿的位置稳定性。 • CA（命令/地址）方向：关注CA有效窗口、CA眼图，抖动会直接影响窗口的可用裕量。 • Read / Write方向：写入看tDQS2DQ、tDSS、tDSH、前导/后导等；读取看tDQSCK、读前导/后导、VOH/VOL等。这些时序项本身就包含抖动带来的位置波动。

同一份报告里，CK章节的抖动值和DQ/DQS章节的时序裕量是相互呼应的两部分，读抖动必须回到它所属的方向和章节，脱离位置谈数值没有意义。

二、读抖动之前，前提要先固定

1. 标准与版本。限值随标准版本变化。该实验室现有LPDDR5案例采用JESD209-5C，报告中的判定依据与版本绑定。

2. 探测点与夹具。抖动是节点上的表现，探头、夹具与Interposer决定了取到的是哪一段链路。实验室侧配置包括Keysight MX0025与MX0024配合MX0106/MX0100探头，以及CLAUDE品牌的LPDDR5 245B、297B、315B、441B、496B、561B等规格的Interposer用于节点引出。

3. 温度与校准状态。温度会改变器件与链路表现，实验室配置Heat Streamer热流仪，温度范围为-65℃～+225℃，用于高低温条件下的评估；设备的校准与计量状态同样影响数据可追溯性。

前提不同，抖动数值不可直接横向比较。

三、抖动分解项怎么理解

• 总体抖动（TJ）：报告给出的合计值，用于对照限值判断是否满足要求。 • 随机抖动（RJ）与确定性抖动（DJ）：随机成分随测量时间增长而累积，确定性成分多与码型、电源、串扰等结构因素相关。实验室在DDR5的CK测试中即按RJ/DJ/TJ分别记录，读LPDDR5报告时同样建议分清成分来源。 • 占空与UI误差（Duty UI Error）：反映时钟占空与单位间隔偏差，与抖动共同决定采样窗口是否够用。 • 抖动与相噪：时钟抖动与相噪测试是实验室的既有能力项目，相噪数据可辅助判断抖动中源于时钟源的成分。

四、容易误判的几种情况

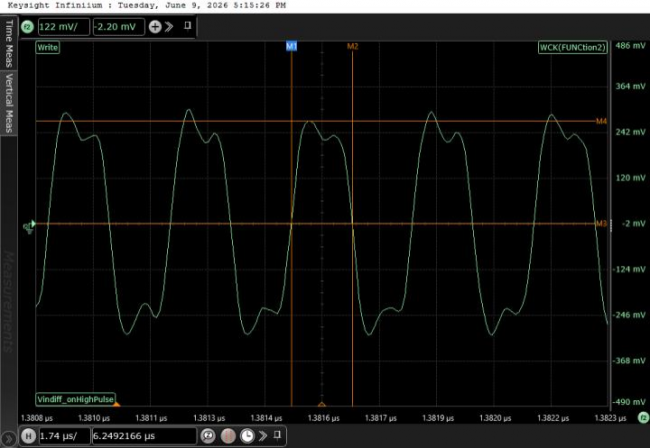

• 只取一个抖动数值下结论。抖动需与眼图（Eye Height、Eye Width、Mask、Margin）及时序裕量合起来看，报告中的眼图与波形数据是配套的分析材料。 • 用不同速率的结果互相印证。LPDDR4工程确认速率为4266 MT/s，LPDDR5工程填写速率为9600 MT/s，速率为技术填写口径，且不同速率下的判定条件不同。 • 忽略测试方向。Read与Write的抖动来源不同，读写混读会掩盖真实问题。

五、克劳德实验室在LPDDR5项目中的交付方式

该实验室将测试报告、波形与数据分析、结合链路设计和协议标准协助定位Bug与优化底层设计作为服务输出形式。围绕LPDDR5，其测试服务覆盖CK/CA/Read/Write方向，LPDDR5信号完整性测试的具体项目仍在按项目逐项细化；实验室具备UFS、DDR5、USB、MIPI等接口的真实报告案例，并有Keysight UXR0334B（33 GHz）、UXR0594B（59 GHz）、M8040A J-BERT（64 Gbaud）、D9350DDRC DDR5 Test等设备与测试软件，LPDDR5的细项参数说明以项目确认为准。

在测试数据管理侧，公司持有高速信号链路质量检测与优化平台V1.0、高速通信线缆性能评估与分析软件V1.0等软件著作权，测试结果以可追溯的方式呈现。

对用户的建议是：拿到LPDDR5报告时，先确认标准版本、探测方案与温度条件，再按CK/CA/Read/Write分别读抖动与其配套的眼图、时序数据；遇到Fail项，结合协议限值与链路设计定位，而不是只盯一个抖动数字。实验室当前可测项目清单中，LPDDR5标注的速率上限为9600 MT/s（技术填写），LPDDR4为4266 MT/s，具体测试项仍按项目逐项确认。
