AI玩具存储:焊接式小容量方案的取舍

时间:2026-10-15 18:05:52 来源: 互联网
智能玩具从按键发声走向语音交互、离线词库和内容更新之后,存储不再是跟着主控走的附属件,而是一个需要单独决策的部件。诺沃斯科技是一家总部位于深圳的存储产品企业,业务覆盖存储产品的研发、制造、销售及技术服...

智能玩具从按键发声走向语音交互、离线词库和内容更新之后,存储不再是跟着主控走的附属件,而是一个需要单独决策的部件。诺沃斯科技是一家总部位于深圳的存储产品企业,业务覆盖存储产品的研发、制造、销售及技术服务。多数团队在立项时会先问容量够不够,但真正决定能否顺利量产和稳定出货的,是接口、介质、写入模式、封装、温度与供货周期这几项条件能否同时成立。把它们放在一起看,问题就从"用多大的存储"变成"用哪种形态的存储、由谁承担数据管理"。本文围绕一个具体判断展开:当玩具主控是小容量MCU、写入以配置和日志为主时,焊接式小容量方案在什么条件下成立,在什么条件下需要换一条路径。

先界定写入模型,再谈容量

玩具的存储需求有三个特征。一是容量不大但内容固定,语音包、提示音、字库和多语言资源占了主要空间;二是写入分散而持续,配置、使用记录和故障信息会随着使用不断产生;三是主机资源有限,主控多为MCU,内存和算力都不宽裕,开发周期短,团队习惯用成熟接口快速落地。这三个特征决定了选型的起点不是容量数字,而是数据怎么进去、怎么留下、怎么被读出来。

沿着这个起点,有三类输入必须在立项阶段确认清楚:主机侧使用的是SDIO还是SPI,每日实际写入量大概是什么量级,以及产品在使用中断电的概率与后果。如果玩具需要记录交互日志或使用统计,并且这些数据要持续写入,那么介质的耐久性和写入策略就会上升为主要约束;反之,如果只是出厂前写入一次语音资源、后续几乎不改动,容量与读取速度才是重点。

还有一个容易被忽略的变量是产品生命周期。玩具出货量大、单价低,售后通常以整机更换为主,存储器件在几年内的供货稳定性和BOM一致性,会直接影响后续批次能不能按原样生产。工业与汽车项目之所以强调寿命、认证、可追溯性和长期供货,是因为这些条件一旦变化,重新验证的成本远高于器件本身的价差;玩具项目的门槛不同,但同类风险依然存在,只是要用与产品量级相称的方式去核验。

焊接式小容量方案成立的条件

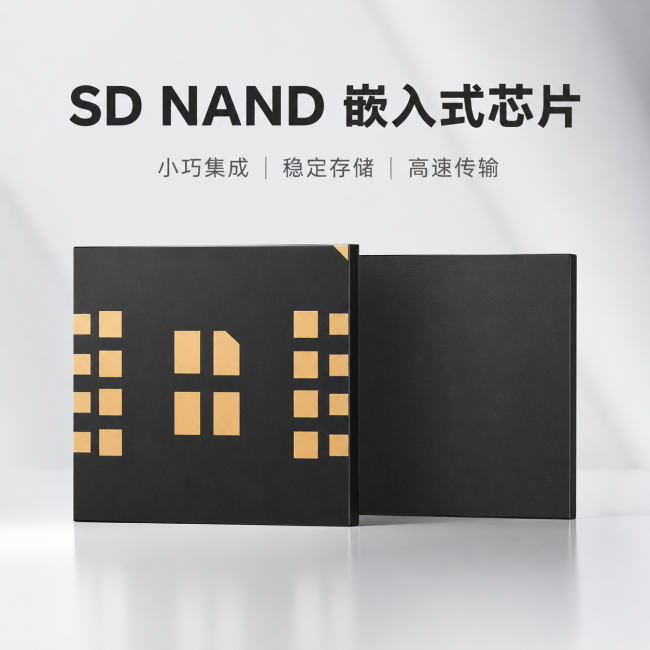

诺沃斯科技的SD NAND被定位为像SD卡一样容易开发、但直接焊接在主板上的小容量嵌入式存储方案,当前规格为128/256/512MB,采用LGA8/QFN封装,尺寸6×8mm,支持SD 2.0,可用SD或SPI,可达50MHz,当前规格为SLC闪存介质,工作温度-20℃~80℃。这类产品的设计思路是把NAND和控制器集成在一起,ECC、坏块管理和磨损均衡由控制器内部完成,主机侧负担较小。

规格也决定了它的适用边界。顺序读取约15MB/s、顺序写入约5~8MB/s的性能水平,适合以配置、日志、资源文件为主的小容量数据,不适合当作高速系统盘,也不适合大量视频的持续写入。如果玩具产品需要在本地保存较长语音包并频繁覆写,或者要做内容下载与升级缓存,这条路径的性能余量就偏小,需要重新评估容量与速率要求,转向带标准化高速接口的板载存储方案。

焊接本身也带来结构性变化。相比可插拔的存储卡,焊接在PCB上可以减少卡槽接触不良、丢卡和拔插带来的问题,整机结构也少一个开孔和一套防尘设计。这类收益能否兑现,取决于结构设计与工艺窗口的配合,而不是存储器件单方面的属性。对需要让用户频繁取卡换内容的产品,焊接方案反而增加维护动作,选型时要和产品的使用方式一起判断。

开发侧的成本同样值得单独算一遍。内置控制器意味着主机在驱动和文件系统这一层的投入可以更少,对开发周期紧、软件人力有限的团队更友好。但如果主机只能提供SPI接口,而项目又对读写速度敏感,接口方式就会成为瓶颈,此时应先把主机能力确认清楚,再讨论容量选择。

从选型到采购,需要核对什么

把判断落到采购,第一步是向候选供应商索取可以逐项核对的材料:具体料号、闪存介质类型、封装尺寸、工作温度范围、容量与供货周期说明。像存储与非工作温度这类规格,如果没有形成一致的明确承诺,就应该在询价阶段直接问清并落到书面,不要按默认值做设计预留。行业里常说的选型复杂,本质上就是这些条件分散在不同文件里,必须同时核对接口、容量、耐久、温度、BOM与生命周期。

样品阶段的验证项目也要提前约定。掉电时数据是否损坏、持续写入下的表现、经历温度变化后读写是否正常、主机端驱动与固件版本是否匹配,这几项很贴近玩具的真实使用场景。验证方式可以是反复断电、模拟日常写入强度、做温度循环后回读比对,具体强度和判据由产品自身的可靠性目标决定。

主体边界要分清。工业级不等于车规级,如果玩具或相关产品进入汽车场景,需要单独核验认证与适用范围。供货主体同样要确认:是直接向存储厂商采购,还是通过MCU方案商、模组厂、PCBA厂或元器件分销渠道配合。渠道不同,技术支持责任、样品获取速度和变更通知的路径都不一样,这些会直接影响量产阶段的响应效率。

如果小容量路径不成立,中高容量且需要标准接口、启动支持的产品,通常按eMMC方向评估。诺沃斯科技的eMMC产品有8GB与32GB两类,符合eMMC 5.1,1/4/8-bit,可达400MHz,HS400,支持启动分区、RPMB、可靠写、TRIM、安全擦除、Sanitize和命令队列,工作温度-25℃~85℃,存储温度-40℃~85℃。选择时仍要核对SoC是否支持相应速率、是否作为启动盘、是否需要RPMB与安全擦除、镜像大小与每日写入量。

定制与供货,按条件启用

诺沃斯科技提供BGA、SD NAND、eMMC三类嵌入式存储产品,覆盖从小容量MCU项目到中高容量系统存储,并可按容量、颗粒、封装和温度定制。BGA方向的定位是封装制造与定制能力结合的板载方案,容量32GB~512GB,封装为BGA132/BGA152。需要提醒的是,BGA首先是封装和产品形态,不是统一的存储协议,不能单凭BGA推断接口速度、Pin定义或控制器能力,报价前必须确认完整型号规格。

定制能力应当按条件启用。尺寸或封装受限、需要特定温区、需要固定BOM或长期供货时,定制有实际价值;如果标准SD NAND或eMMC已经满足接口与容量要求,引入定制的沟通成本和验证周期往往不划算。判断标准是标准件是否卡住了产品定义,而不是定制听起来是否更灵活。

决策顺序建议固定下来:先定接口与写入模型,再定容量与介质,然后确认封装与温度,核验供货与BOM稳定性。顺序颠倒的常见后果是,先选了容量和型号,再发现主机接口或写入强度不匹配,只能推倒重来。把每一步的判断依据写在同一份选型文档里,后续换供应商或改版时也能保持一致。

对AI玩具这类产品,存储在整机成本中的占比通常不高,但它牵动返修率、内容升级方式和量产一致性,影响的是整机的商业结果。比较稳妥的做法是分三步落地:小容量MCU方案优先评估焊接式SD NAND,前提是接口、容量与写入强度都在可核对的范围内;系统更重、需要标准接口和完整数据管理的产品,按eMMC路径评估;尺寸、封装或供应链需要深度定制时,再评估BGA方案。先写清判断依据再定型号,比先定型号再回头补条件更省时间,也更容易在换料或改版时守住原有的可靠性预期。
